GEJ30 礦用跑偏傳感器
一、概述
1 概述
1.1 GEJ30 礦用跑偏傳感器為礦用本安型電氣設備,適用于煤礦有瓦斯、煤塵爆炸危險的環境。與 KXJ127 礦用隔爆兼本安型 PLC 控制箱配套使用，用作帶式輸送機膠帶跑 偏檢測和保護。
二、執行標準
Q/BY030-2024 GEJ30 煤礦用跑偏傳感器。
使用環境條件
傳感器在下列環境條件下應能正常工作：
1、 環境溫度： 0℃～40℃。
2、 環境濕度：≤95%（+25℃）。
3、 大氣壓力：80kPa～110kPa。
4、 適用于礦井下有甲烷爆炸性氣體的危險場所，但無破壞絕緣的腐蝕性氣體的場合。
傳感器能承受的最惡劣的貯運條件：
1、 貯存溫度：-40℃～+60℃；
2、 振動：50m/s2；
3、 沖擊：500m/s2。
4、型式：本質安全型；標志：Exib I Mb。
5、材質:ABS 工程塑料。
6、重量：1kg
7、外形尺寸：370mm×170mm×65mm
三、主要技術特征

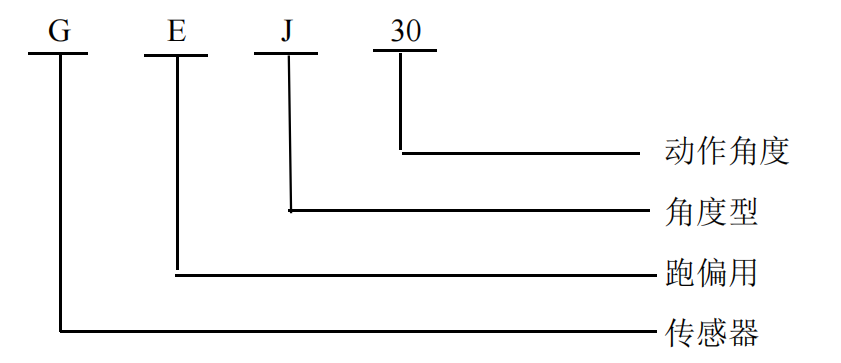

1、產品型號含義
四、工作原理/安裝接線
4.1 膠帶正常運行時，跑偏開關的探桿在豎直位置。當膠帶跑偏時，膠帶碰到跑偏開關 的探桿并帶 動探桿軸旋轉，當探桿偏轉到一定角度時，撥動跑偏開關內的行程開關，發出跑偏信號。
4.2 安裝將跑偏傳感器安裝在帶式輸送機機架上，注意調整好跑偏傳感器的探桿與膠帶的位置。
4.3 接線用戶可根據需要選擇電纜外徑 6~12mm 的礦用橡套電纜 3×1.5，把跑偏傳感器輸出 接點 引出到煤礦用帶式輸送機保護裝置主機控制接點上。
4.4 注意事項
4.4.1 使用的電源和銘牌上的額定電壓符合。
4.4.2 警示語
A、只能接入經過防爆聯檢合格的本安電路中
B、使用的電源和銘牌上的額定電壓符合
六、本安參數
電壓：DC24V；電流：≤300mA
七 、常見故障與處理
| 序號 | 故障現象 | 故障原因 | 處理方法 |
| 1 | 機械動作正常，信號無輸出 | 傳感器壞、接線脫落 | 檢查 |
| 2 |
注意事項：
檢修時切勿改變本安電路和與本安電路有關的元件的型號、規格！
八、包裝
1．包裝箱用木箱，產品在箱內安放牢固并應有防潮防震措施。
2．包裝箱內應有下列文件和附件：
a. 裝箱單；
b．產品合格證；
c．使用說明書（應符合 GB/T9969.1 的規定）。
九、運輸
在運輸過程中不允許碰撞或重壓，并應防止雨水侵入。
十、貯存
應貯存在通風良好的庫房內，碼放層數不得大于 5 層，室內不得有腐蝕性氣體或蒸氣，儲存溫度為 -20℃～+40℃，相對濕度不大于 95%（25℃）。
十一、質量保證
產品自出廠日起，一年內出現質量問題，包修
