GSD1500礦用本安型轉速傳感器
在進行礦用轉速傳感器的安裝、運行、保養、檢修之前,請務必熟讀此使用說明書及其它所有文件,正確了解礦用轉速傳感器的有關知識、安全信息和注意事項。
在本使用說明書中,安全注意事項的嚴重程度分為“危險”、“警告”和“注意”三類。
● 危險
本使用說明書中標注的“危險”二字是指:如果不采取適當?shù)念A防措施,將會造成死亡,嚴重的人身和設備事故。
● 警告
本使用說明書中標注的“警告”二字是指:如果不采取適當?shù)念A防措施,可能會造成死亡,嚴重的人身和設備事故。
● 注意
本使用說明書中標注的“注意”二字是指:本使用說明書中有關部分需要特別強調引起注意。
一、專職人員
⑴ 能夠熟悉掌握《煤礦安全規程》,并能貫徹到日常工作中;
⑵ 在緊急救護方面受過專業培訓并持證上崗;
⑶ 經過培訓持證上崗,能按照《煤礦安全規程》的具體要求,對設備進行正確的使用和維護,并能提供長期的保養;
⑷ 經過培訓能按照制定的安全規程,熟悉并正確掌握設備的安裝、操作機構,以及對設備進行通電、斷電的清掃。
二、安全規程
在正確使用本設備前,須熟悉本使用說明書中所有的安全規程,詳細閱讀所有的技術資料,即使用說明書中有關的安全信息、注意事項和操作規程等。
● 危險
·本設備只有在專業人員完成機械、電氣安裝及調試后,檢查無誤后方可運行;
·非專職人員或非值班電氣人員不得擅自操作本設備;
·本設備只有在斷電后方可進行檢修;
·不得帶電檢修、搬遷設備,特殊情況下,必須采取安全措施;
·認真遵守有關的規定及所有的危險、警告,注意等標志;
● 警告
·本設備連續運行,取決于設備的正確運輸、安裝、操作及維修水平;
·對本設備的內部器件、接線做不適當?shù)母膭?,將會造成設備故障或誤動作。
·在對設備進行清掃和擰緊端子前一定要切斷本設備的電源,以確保人員與設備的安全;
● 注意
·關于修理方面的問題,請和本公司的服務中心和辦事處聯系。
·本產品廢棄時,請按工業廢棄物處理。
1 概述
GSD1500礦用轉速傳感器為礦用本質安全型結構,可用于礦井輔助運輸設備電控系統中轉速信號的采集,具有體積小、重量輕、安裝方便、動作可靠、具有防水、防潮、維護簡單等優點,是礦井輔助運輸設備電控系統中首選應用的傳感器之一。
2 用途
GSD1500礦用轉速傳感器主要用于煤礦礦井輔助運輸設備、自動控制系統中作為轉速檢測用。

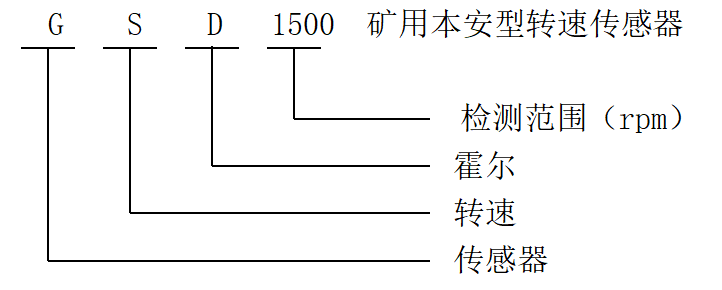

3 型號
4 防爆型式:
礦用本質安全型;防爆標志:“Ex ib IMb”。
5 本安參數:
Ui:DC24.5V Ii:0.5A Li:0mH Ci:0μF;
額定工作電壓:24V,工作電流≤30mA
6 關聯設備:
見附錄A
7 連接電纜長度:
連接電纜長度不大于100米,分布電容≤0.1μF/km,分布電感≤1mH/km,分布電阻≤12.5Ω/km。
8 最大外形尺寸:
Φ24mm×92 mm,傳感器重量:0.5kg。
9 結構特點
該礦用轉速傳感器采用環氧樹脂將線路板灌封在圓柱形黃銅外殼內,具有體積小,重量輕安裝使用方便,它外部預留不大于10米的3*0.75mm2屏蔽電纜引出線,可直接接入控制電器中。
10 工作原理
該礦用轉速傳感器根據霍爾感應原理通過檢測被測對象上人為設置的磁場,用該磁場作為被檢測信息的載體,通過它將被測對象的非電、非磁物理量(轉速)轉變?yōu)殡娏窟M行檢測和控制。
11 技術指標
11.1工作電壓:DC24V
11.2最大工作電流:≤50mA
11.3測速范圍(轉速盤安8磁鋼):0~2000rpm。脈沖信號輸出范圍,Hz:0~200。
11.4輸出信號:高電平,V:≥20(拉出電流2mA);低電平,V:≤0.5。
11.5基本誤差:基本誤差限為±2.5%。
12 使用環境
12.1 海拔高度:≤2000m;
12.2 環境溫度:0℃~+40℃;
12.3 相對濕度:≤95%(+25℃);
12.4 大氣壓力:80kPa~106kPa;
12.5 無破壞金屬及絕緣的腐蝕性氣體的環境中;
12.6 在有爆炸性氣體(CH4)及煤塵的環境中;
12.7 無劇烈振動與顛簸的場所;
12.8 安裝類別:I類;
12.9 污染等級:3級。
13 安裝
13.1 礦用轉速傳感器安裝時,應先將轉速傳感器安裝在特定的支架上,并使其與被測轉速的圓盤同心固定,再在圓盤上固定適當數量的Φ12*3的磁鋼片,使得轉速傳感器隨著圓盤旋轉時,轉速傳感器與每個磁鋼片同心對準,調節傳感器與磁鋼片的距離(距離不大于10mm),使其指示燈會閃亮,表明轉速傳感器安裝正常。
13.2 該礦用轉速傳感器安裝時,礦用轉速傳感器與磁鋼的距離≤10mm。
13.3 接線方式:接線端子號碼管標注V+接本安電源+24V, 接線端子號碼管標注0V接本安電源0V, 接線端子號碼管標注K接轉速輸出信號。
14 注意事項
14.1 安裝時,進線部分最好不要向上,盡量避免淋水。
14.2 該礦用轉速傳感器與磁鋼之間不能有鐵的物資存在。
14.3 要定期檢驗磁鋼表面的磁感應強度,當磁感應強度小于1100 Gs時要及時更換磁鋼。
14.4 維護時不能更改本安電路電器元件的規格、型號和技術參數。
警示!警示!警示!
為確保傳感器的防護性能、防爆性能和本安性能,用戶不得隨意更改礦用轉速傳感器的結構的和電氣參數。
本產品不得隨意與其它未經聯檢的設備連接。
15 包裝
15.1 礦用轉速傳感器的包裝需堅固可靠并具有防雨、防振功能,能滿足水陸運輸?shù)囊蟆?/p>
15.2 礦用轉速傳感器的附件與備件應裝在塑料袋內與產品一起裝箱。
15.3 包裝箱內應有下列文件:
a)產品合格證;
b)使用說明書(應符合GB9969.1-1998的有關要求);
c)裝箱單;
d)隨機備件、附件清單;
e)其他必要的技術文件;
16 運輸
包裝后的礦用轉速傳感器在避免雨雪直接淋襲的條件下,可適用于水陸各種運輸方式。
17 貯存
包裝后的礦用轉速傳感器可在空氣流通,溫度為(-10~40)℃,相對濕度不大于90%的倉庫中貯存12個月以上。
18 售后服務
(1) 該礦用轉速傳感器自調試合格之日起,一年內在正常使用、維護下,本公司將提供免費維修服務。
以下情況不在保修范圍內:
a) 由于不可抗力及外來原因(包括人為因素)引起的損壞;
b) 誤用、意外、疏忽,未經授權的修改或修理;
c) 超過使用說明書規定的權限;違反操作規程;
d) 保修范圍外的維修費用,由用戶負擔。
(2) 礦用轉速傳感器如有損壞,請專業人員維修或通知本單位維修。
